为方便用户使用LD3320芯片和M-LD3320模块进行快速集成和开发，ICRoute提供基于语音识别模块M-LD3320的开发板B-LD3320。

B-LD3320开发板使用宏晶公司的STC10L08XE芯片作为主控单片机，通过40PIN的锁紧座和M-LD3320模块链接，加上SPI-Flash作为存储器，构成了一个完整的系统来开发和使用LD3320芯片。开发板上集成了串口转USB口芯片，开发者通过一根USB线就可以完成供电，下载STC单片机程序，下载Flash内容，从单片机向PC机打印Debug信息。

最为关键的是，ICRoute公司提供了图形界面的下载工具软件和完整的开发源代码，开发者只需要修改拼音和准备好播放的MP3，就可以轻松完成最基础的"一问一答"的语音识别程序。

硬件设备只需要配合一根USB连线

软件提供完整的解决和开发方案

方便的Debug方式

语音识别开发板B-LD3320使用说明的视频：

http://www.tudou.com/programs/view/MyRZ5H2RMuk/

用户可以下载B-LD3320开发板硬件说明手册.pdf来阅读有关开发板的硬件说明

以及B-LD3320开发板使用及配套软件使用说明.pdf来阅读开发板的使用说明

下载开发板配套的软控开发包在B-LD3320开发软件包.zip，该压缩包包括了在开发板上运行的示范程序源代码以及在PC机上合成声音下载flash使用的配套软件ICR_DT1.exe

说明:示范程序提供的工程文件是Keil uVision2版本的，需要开发者自行备有Keil uVision2版本的编译器

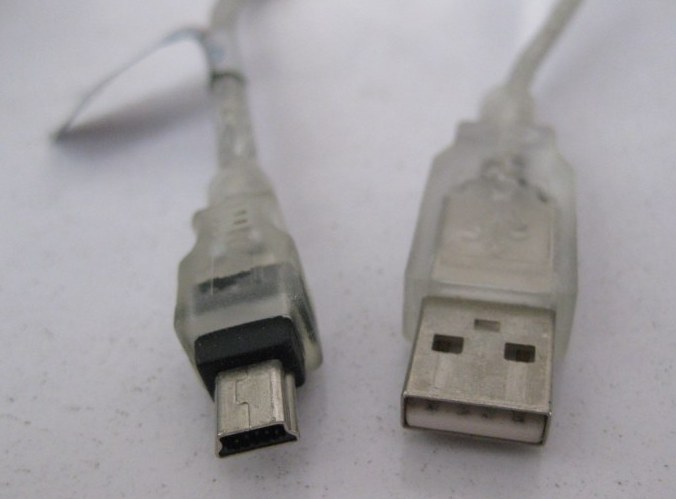

说明：出于环保考虑，B-LD3320开发板不包含PC机到开发板的USB连线。该连线为标准的USB连线。一头插到PC机的USB口上，另外一头为mini 5P USB接口，为一般的MP3/MP4/移动硬盘 所使用。开发者应该尽量使用手头的连线。如果需要一起采购，需要单独付费购买。

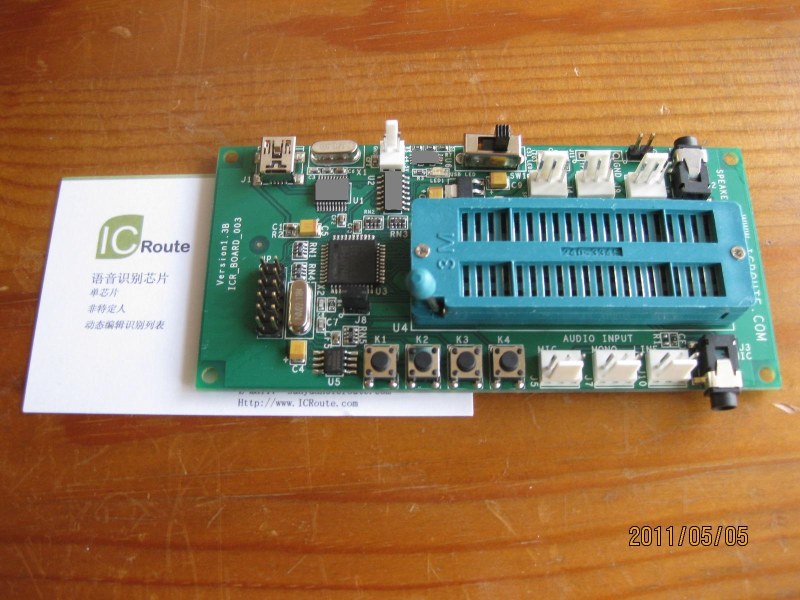

B-LD3320开发板的照片如下图

尺寸：11.5*5.5cm

用STC10L08XE芯片作为开发板的控制MCU

通过40PIN锁紧座来链接M-LD3320模块

通过串口转USB口芯片，开发者可以通过一根USB连线链接PC机和开发板，实现供电，下载单片机程序，下载Flash内容，打印调试信息到PC机等功能。

焊接的SPI-Flash是512Kbyte

开发板引出了单片机的8根IO管脚，通过排针提供给开发者，开发者可以通过这8根IO来实现识别结果的输出。同时，这8根IO也是和开发板上的2个LED灯，4个按键复用。

开发板引出了LD3320芯片所支持的3种输入和3种输出： mic输入，line-in输入，mono-line输入，speaker输出，headphone输出，lin-out输出。并且直接焊接了两个音频插座分别链接到mic输入和speaker输出。

提供了专用下载HEX，开发者把 LD_DOWN.hex下载到单片机后，运行PC机的配套下载软件ICR_DT1.exe。就可以实现把PC机上的MP3数据下载到SPI-Flash中

提供了语音识别和播放的示范程序。开发者可以通过ICR_DT1.exe来修改拼音串并生成示范程序源代码，编译后下载到单片机中运行。也可以直接修改示范程序源代码中的拼音串。

示范程序实现了完整的"一问一答"的场景。最多可以支持50句拼音串和50个Mp3文件。（Mp3文件总长度不能大于SPI-Flash的容量限制为512Kbyte）

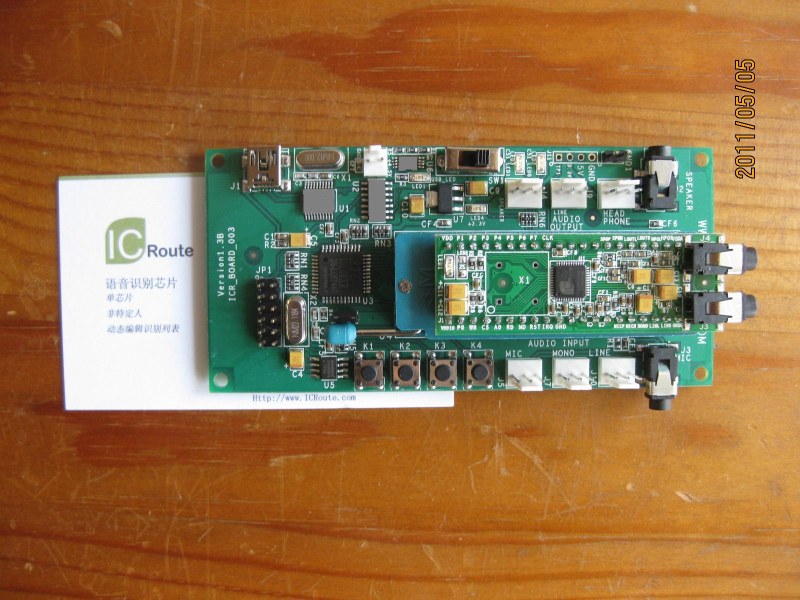

B-LD3320开发板安装上M-LD3320模块的照片为：
