语音识别模块M-LD3320
点击进入详情：ICRoute推出基于PC机平台的LD3321芯片仿真软件（VE3版本），供开发者直接在PC机上设计实现语音识别控制流程。
点击阅读VE3编辑器模拟器.pdf和下载VE3编辑器模拟器.pdf，VE3编辑器模拟器.rar
购买开发板B-LD3320，模块M-LD3320, 芯片LD3320请发EMail联系Email : info@icroute.com

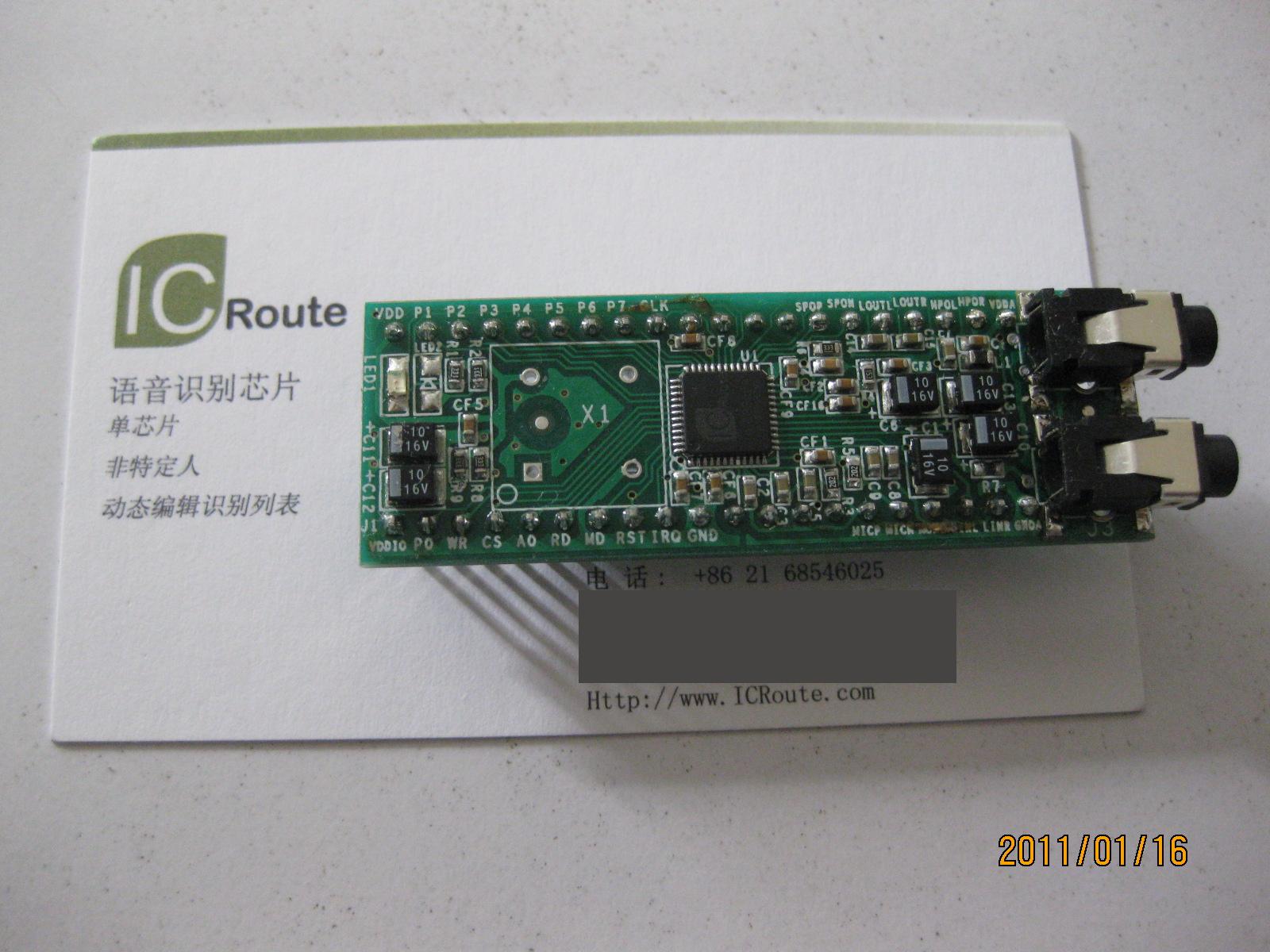

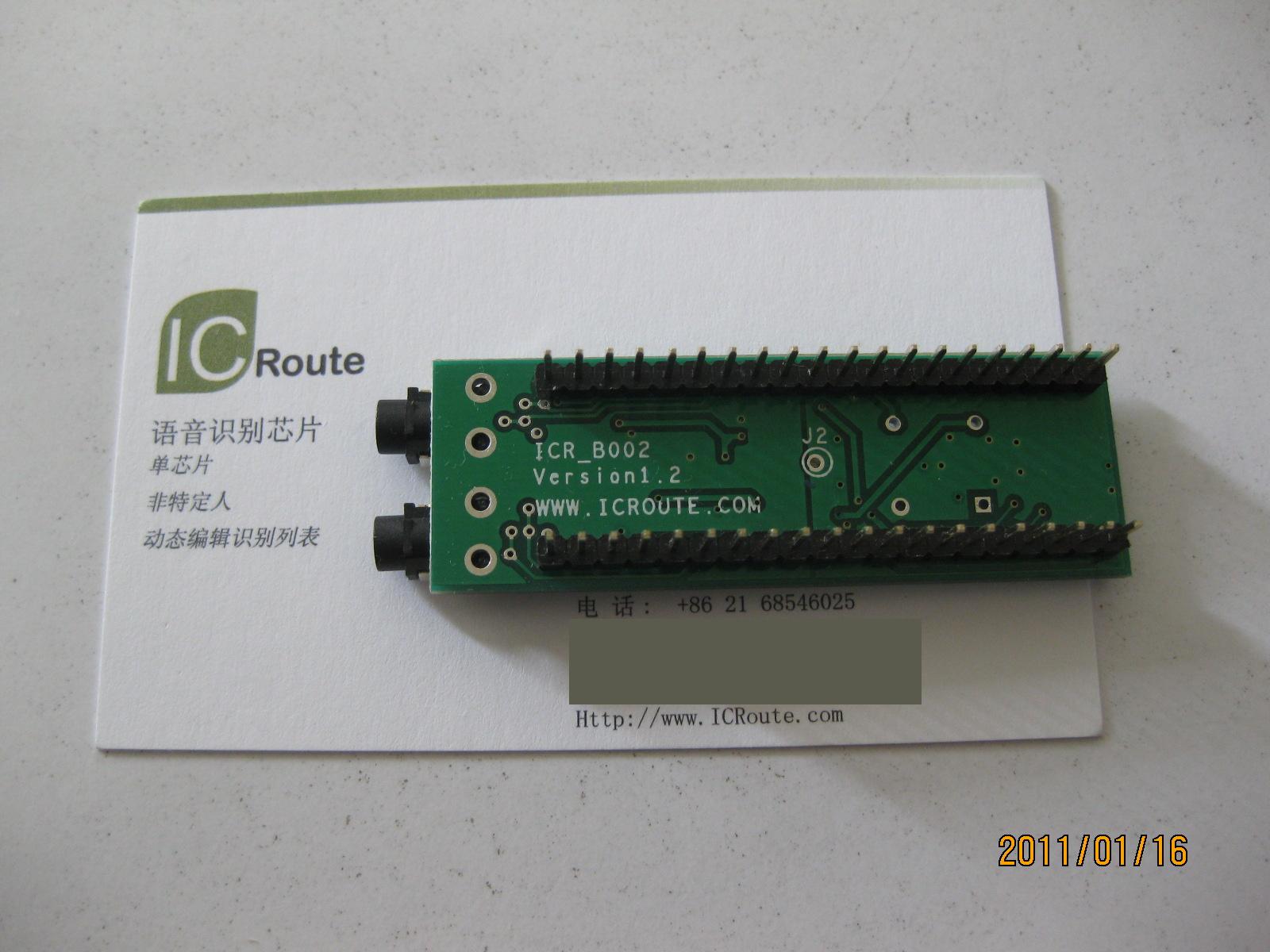

为方便用户使用LD3320芯片进行快速集成和开发，ICRoute提供基于LD3320的语音识别模块M-LD3320。该模块将LD3320芯片与周围必要的容阻件集成在一块PCB上，将LD3320的芯片管脚通过2*20的排针引出。方便用户可以在面包板或者标准DIP40插座等设备上对LD3320芯片进行快速开发。
开发者可以同时购买语音识别开发板B-LD3320来配合快速开发和验证，也可以只购买M-LD3320模块，然后飞线连接到自己的单片机系统进行开发。
用户可以直接将自己的主控MCU的管脚链接到M-LD3320模块的排针上，同时给M-LD3320模块提供3.3V供电和晶振，就可以在主控MCU中编写程序运行LD3320的语音识别功能。
电路方面的调试可以参考阅读电路调试的说明。
产品的声控语音界面设计可以参考阅读声控智能产品语音界面设计指南。
用户可以下载M-LD3320模块说明手册.pdf来阅读有关模块的说明
以及M-LD3320模块原理图.pdf来阅读模块的原理图纸
尺寸：2*6cm
排针：2*20标准DIP40排针
LD3320芯片的音频模拟管脚连接相应的电容/电阻后通过排针引出
M-LD3320模块上设计有2个音频插座，直接引出MIC输入和Speaker输出信号
M-LD3320模块上没有电源芯片，把相应的电源管脚连接到排针上引出，由开发者连接入3.3v电源输入
M-LD3320模块上的CLK输入可以选择如下任意一种：1)直接将晶振信号通过排针输入到LD3320的相应管脚。2)或者用户可以自行焊接晶振，在模块上预留了晶振的空间和连接点
M-LD3320模块上有两个LED灯，连接到LD3320芯片的29，30管脚上，在LD3320上电重启复位（RSTB*）并稳定工作后，29，30管脚会稳定输出低电平，因此这两个LED灯可以作为芯片上电指示
